板式换热器包含拼装式、钎焊式、“宽间隙”自由流、双壁式、半焊式、多段式等系列,可广泛应用于钢铁、发电、有色金属、油脂、化工、石化、船舶、暖通、制冷、制药、乳业、啤酒、饮料、集中供热等领域。

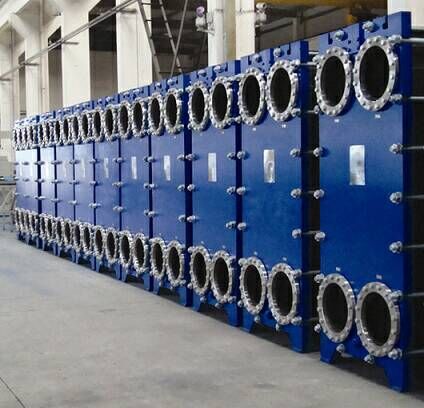

拼装式板式换热器由金属换热板、前后挡板、密封胶垫、导杆、框架等组成。相邻的板片和其间的密封胶垫构成密闭的流道，冷热流体在密封垫的引导下分别从不同的流道流过并通过板片传递热量，达到换热的效果。

激光半焊板式换热器的组成部分：不锈钢AISI304/316/316L

净水、河川水、食用油、矿物质

SM0254

稀硫酸、无机水溶液

钛及钛钯

海水、盐水、盐化

镍

高温、高浓度苛性钠

哈氏合金

浓硫酸、盐酸、磷酸

钼

稀硫酸、无机水溶液

石墨

盐酸、中浓度硫酸、磷酸、氟酸

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

  1.1板式换热器的基本结构

  板式换热器主要由框架和板片两大部分组成。

  板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。

  框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。

  板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

  1.2板式换热器的特点（板式换热器与管壳式换热器的比较）

  a.传热系数高 由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

  b.对数平均温差大，末端温差小 在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.

  c.占地面积小 板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。

  d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。

  e.重量轻 板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。

  f. 价格低 采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%。

  g. 制作方便 板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。

  h. 容易清洗 框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。

  i. 热损失小 板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。而管壳式换热器热损失大，需要隔热层。
