可拆板式换热器的结构特点?

2019-03-26

可拆板式换热器的结构特点:

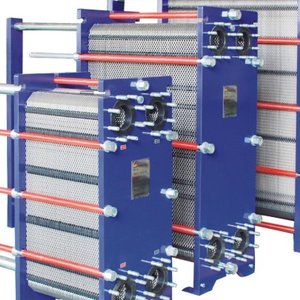

     可拆式板式换热器是由一组波纹金属板组成,板上有四个角孔,供热交换的两种液(气)体通过。金 属板片安装在一个有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封垫片,将流体通道密封,并且引导流体至各自通道内。波纹板不仅提高了湍流程度,并且形成许多支撑点,足以承受介质间的压力差。金属板和活动压紧板悬挂在上导杆,并由下导杆定位,而杆端则固定在支撑柱上。



可拆板式换热器的优点

激光半焊板式换热器


板式换热器配件的传热效率高,端部温差小

    板片波纹的设计以高度的薄膜传热为目标,板片波纹所形成的特殊流道使流体在极低的流速下即可发生强烈的湍流,一般总传热系数可高达3000~7000W/M2·℃。通过全逆流的形式进行热交换,可达到1℃的端部温差。


可靠,易维护

    在板片之间的密封装置上设计了2道密封,同时设有信号孔,一旦泄露,可将其排出换热器外部。板式换热器结构紧凑,维修时只需松开夹紧螺杆,在原空间范围内操作,且拆装方便。



换热面积可增减

    板式换热器板片为独立单元,可随意增减换热器面积或流程,这样可适应各种不同工况要求。



全焊型板式换热器:

    全焊型板式热交换器的板片不冲孔,分别在端面间隔焊成一个整体,冷热介质在每张板片的两侧进行热交换。流体压力及压力冲击,主要由氩弧焊缝承受,无任何密封垫。

 全焊型板式热交换器由于无密封垫,耐高温高压,温度可承受300℃高温,压力可达3.0MPa。介质进出口管径灵活,可以根据工况要求任意制作接管通径,特别适合高压、中大流量的气—液、液—液间换热。

 全焊型板式热交换器由于全部是氩弧焊接,无橡胶密封垫,特别适用溶解性强,极性强的有机溶液如苯,甲苯,二甲苯,碳四,脂类等的加热、冷却、蒸发、冷凝。
