什么是模块化多级板式换热器?

2018-12-07

激光半焊板式换热器也能进行3种不同流体介质间的热交换,例如板片组一进行流体A与流体B之间热交换,而板片组二进行流体A与流体C之间热交换,这对于节能、废热或废冷利用、绿色环保起着巨大的作用。

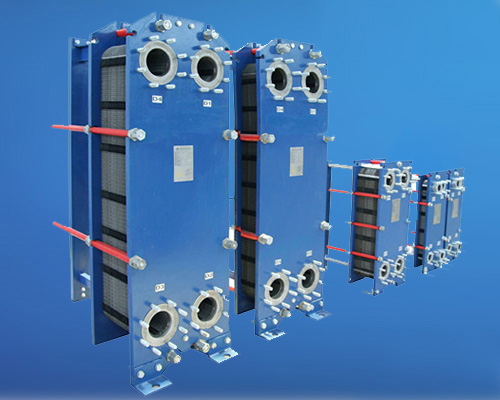

激光半焊板式换热器

模块化多级板式换热器


给出了一种模块化3级板式换热器,它有3个板片模块组组成,每个模块组均有4个进出口,分别供热流体进/出及冷流体进/出,这些进出口之间可以在制造中互相连接,并按用途的要求给出接口配置。



翅片是换热设备中影响换热全焊接板式换热器系数的重要元件之一。因涉及的行业多,产品的特点是系列化、多元化。有形式多样、尺寸大小不同的翅片1o多种,且每种翅片的日需求量巨大。随着市场的不断扩展,又出现了新的特点:同种产品因换热量的不同,翅片尺寸只改变其间距的高度,其它尺寸基本不变。间距山翻边脚的高度决定。如按全焊接板式换热器常规的模具设计,一种零件一副模具,因翻边脚高度的改变,就得更换模具,那么翅片品种增多,模具的需求量也增大,模具成本很高。为了降低模具成本,尽可能地减少模具品种,分析了零件的结构特点,对原有模具结构进行改进,能使一副模具冲制多种翅片。


板式换热器配件所示零件属中型翅片,零件材料是q235-a,料厚o.3mm。根据其形状定名为x型翅片。现以该翅片为例探讨对模儿结构进行改进,达到冲制多种间距翅片的目的,尽可能地减少模具数量,降低成本。

    翅片的间距主要足由翻边脚的高度决定的,现在用的几种系列零件大多只是在间距上有改变,其它尺寸基本相同。目前就x型翅片而言就有2.5mm、3mm、4mm等3种间距。随着市场的不断扩展,还在增加新的品种。如果按常规的模具设计,冲制3种间距的翅片就全焊接板式换热器需要制造3副模具,至少各需另备1副模具用1维护周转,所以模具的数量就很多、成本高。根据翅片的形状,分析摸具的结构特点,考虑如何改进结构使—副模具能冲制几种间距的翅片。



板式换热器停机操作及注意事项?

1、停机前必须先停泵,切断电源。


2、停泵后,先缓慢地关闭热介质进口阀门,再关闭冷介质的进口阀门。关闭两介质的出口阀门。


3、如果管线上装有放空阀,应打开。


4、对温度较高的介质及腐蚀性介质,应尽量使设备放空,以免打开设备时烫伤人和腐蚀设备。
